案例详情

客户名称：上海大众汽车

所属行业：汽车行业

货架类型：自动化立体库

项目概况：2020年6月初，南京胜鸿货架（原中阳）携手上海大众汽车有限公司成功打造系统化、数字化和智能化的仓库存储系统，项目于近期完成验收交验工作。

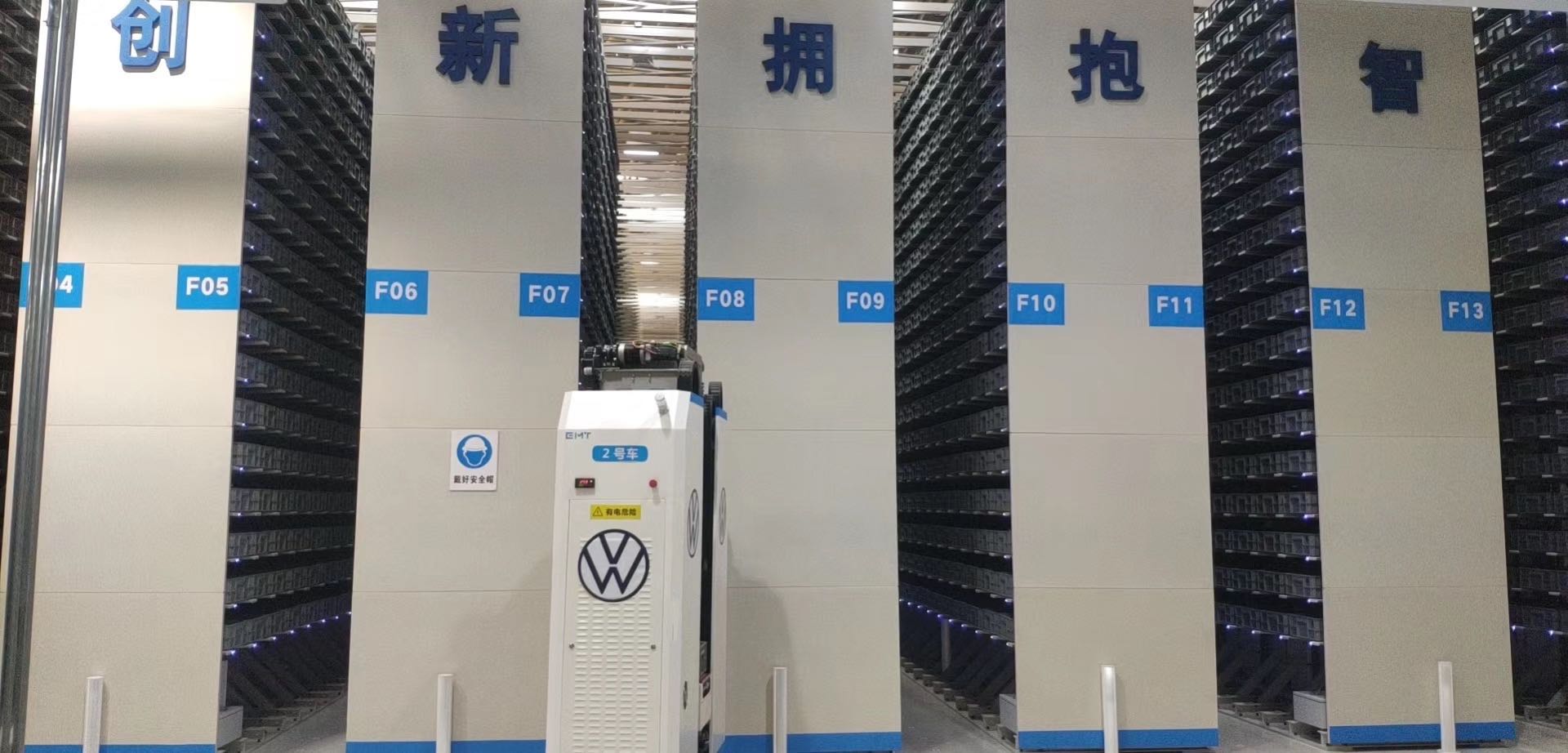

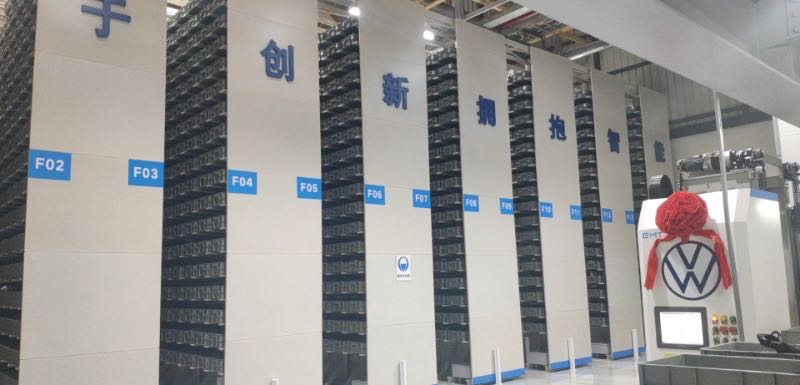

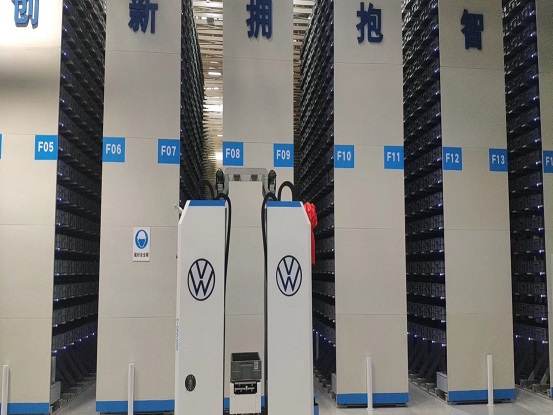

此大众汽车备件仓库总面积约3000平方米，智能货架区布局长度方向80. 5M,宽度方向37.3M，高度方向6.8M,利用叉板式搬运小车即LGV系统实现对单元货盒的自动化存取。该仓库拥有18108个存储位，包含7条巷道、18层货架、2套充电柜，2个接驳平台以及4台LGV激光导引叉板式搬运小车。

自动化立体仓库LGV系统的主体由货架、激光导引叉板式搬运小车、塑料零件盒、出入库工作台以及操作控制系统组成。货架整体是钢结构组合体，货架内是标准塑料零件盒尺寸的货位空间，叉板式搬运小车根据操作系统发出的指令由激光导引穿行于货架之间的巷道中，完成存、取零件盒的工作。

1货架：用于存储货物的钢结构体，为组合式货架结构。此项目不同于普通堆垛机式自动化立体库项目，LGV对货架整体的生产和安装精度要求非常高：（1）货架片立柱承载后沿巷道长度和宽度方向的垂直度偏差﹤3mm，立柱与安装地面垂直偏差﹤3mm；（2）货架片立柱总高误差≤2mm，孔距累积误差≤2mm；（3）货架承载悬臂板长度误差≤1mm，悬臂满载后挠度﹤L/400；同层相邻悬臂板的高低偏差≤2mm，沿巷道方向同层悬臂板的高低偏差﹤3mm；悬臂板装配后两端高低误差≤2mm；

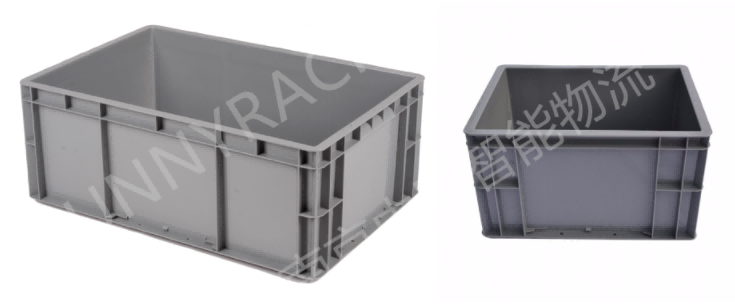

塑料零件盒：用于承载配件（货物）的器具，也叫工位器具。

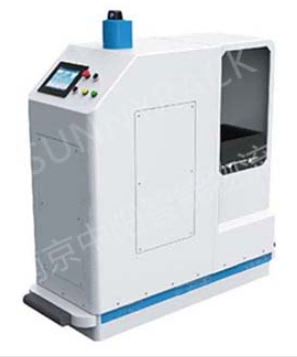

2.LGV 叉板式搬运小车 尺寸1450*530*1550mm,激光导引方式。
